Đo điện xe ô tô: Các phương pháp kiểm tra và phân tích hệ thống điện

Hệ thống điện trên xe ô tô hiện đại là một mạng lưới phức tạp, có thể ví như hệ thần kinh của chiếc xe. Khi một bộ phận nào đó ngừng hoạt động, việc xác định nguyên nhân thường bắt đầu bằng quá trình đo điện xe ô tô. Quá trình này không chỉ đơn thuần là kiểm tra xem có dòng điện hay không, mà còn bao gồm việc phân tích các thông số điện tử, từ điện áp, dòng điện đến điện trở. Hiểu rõ cách đo đạc và phân tích giúp chủ xe hoặc kỹ thuật viên đưa ra chẩn đoán chính xác, từ đó tiết kiệm thời gian và chi phí sửa chữa. Dù bạn là người đam mê tự sửa chữa xe tại nhà hay một kỹ thuật viên chuyên nghiệp, việc nắm vững các kỹ thuật đo điện cơ bản và nâng cao là vô cùng cần thiết để đảm bảo xe luôn vận hành trơn tru.

Có thể bạn quan tâm: Đua Siêu Xe Ô Tô: Đam Mê Tốc Độ Và Công Nghệ Đỉnh Cao

Tổng quan về hệ thống điện xe ô tô

Hệ thống điện trên xe ô tô được thiết kế để cung cấp năng lượng cho các bộ phận quan trọng như hệ thống khởi động, hệ thống đánh lửa, hệ thống chiếu sáng và các thiết bị điện tử tiện ích. Nguồn năng lượng chính là acquy (ắc-quy), cung cấp dòng điện một chiều (DC) ở mức điện áp tiêu chuẩn thường là 12V đối với xe con và 24V đối với xe tải nhẹ hoặc xe khách. Khi động cơ hoạt động, máy phát điện (alternator) sẽ đảm nhiệm việc cung cấp điện cho các hệ thống và đồng thời sạc lại acquy.

Một đặc điểm quan trọng của hệ thống điện hiện đại là sự xuất hiện của các ECU (Electronic Control Unit) – các đơn vị điều khiển điện tử. Các ECU này điều khiển hầu hết các hoạt động của xe, từ phun xăng điện tử, kiểm soát độ ổn định thân xe (ESP) đến hệ thống thông tin giải trí. Do đó, khi đo điện xe ô tô, kỹ thuật viên không chỉ kiểm tra các đường dây dẫn mà còn phải tương tác với các cổng OBD-II để đọc dữ liệu từ các ECU. Việc hiểu rõ cấu trúc này giúp chúng ta xác định vị trí và chức năng của từng mạch điện cụ thể.

Các thiết bị đo điện cơ bản cho xe ô tô

Để thực hiện việc đo điện xe ô tô hiệu quả, việc trang bị các thiết bị phù hợp là bước đầu tiên. Mỗi thiết bị có chức năng riêng và không thể thay thế lẫn nhau.

Vôn kế (Voltmeter)

Vôn kế là thiết bị dùng để đo hiệu điện thế (điện áp) giữa hai điểm. Trong sửa chữa xe, vôn kế được sử dụng để kiểm tra điện áp acquy, kiểm tra sự sụt áp trên các dây dẫn hoặc kiểm tra đầu ra của máy phát điện.

Cách sử dụng: Đặt que đen vào cực âm (thường là mát xe hoặc cực âm acquy) và que đỏ vào điểm cần đo.
Ứng dụng: Kiểm tra điện áp acquy khi tắt máy (thường từ 12.4V đến 12.6V) và khi nổ máy (thường từ 13.8V đến 14.4V). Nếu điện áp thấp hơn mức này, acquy có thể bị chai hoặc máy phát điện bị lỗi.

Ampe kí (Ammeter)

Ampe kí dùng để đo cường độ dòng điện (Ampere). Thiết bị này giúp xác định lượng dòng điện tiêu thụ của một thiết bị hoặc dòng điện sạc của máy phát điện.

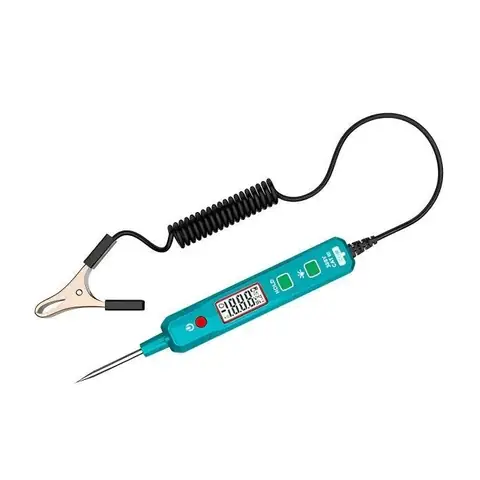

Đo Điện Xe Ô Tô: Các Phương Pháp Kiểm Tra Và Phân Tích Hệ Thống Điện

Có thể bạn quan tâm: Top 5 Đoàn Xe Ô Tô Của Phụ Huynh Tại Buôn Ma Thuột: Đánh Giá Chi Tiết & Lựa Chọn Tối Ưu

Cách sử dụng: Phải mắc nối tiếp vào mạch điện (cắt một đoạn dây và nối thiết bị vào). Đây là thiết bị đo nguy hiểm nếu không xử lý đúng cách do có nội trở rất thấp.
Ứng dụng: Đo dòng điện rò rỉ (parasitic draw) khi xe tắt máy để phát hiện thiết bị tiêu thụ điện không mong muốn, hoặc kiểm tra dòng điện sạc của máy phát điện.

Ôm kế (Ohmmeter)

Ôm kế dùng để đo điện trở (Ohm) của dây dẫn hoặc các linh kiện như cảm biến, cuộn coil.

Cách sử dụng: Phải tắt nguồn điện hoàn toàn trước khi đo để tránh hư hỏng thiết bị.
Ứng dụng: Kiểm tra sự đứt ngầm của dây dẫn, kiểm tra điện trở của bugi hoặc cuộn coil đánh lửa, xác định sự cố hở mạch hoặc chạm mạch.

Máy đo đa năng (Multimeter)

Đây là thiết bị phổ biến nhất hiện nay, tích hợp cả vôn kế, ampe kí và ôm kế trong một thân máy nhỏ gọn. Việc sử dụng multimeter là tiêu chuẩn trong ngành công nghiệp sửa chữa xe ô tô hiện đại.

Ưu điểm: Linh hoạt, dễ sử dụng và an toàn hơn so với các thiết bị chuyên dụng riêng lẻ.
Lưu ý: Khi chuyển chế độ đo, cần xoay núm chọn đúng thang đo để tránh làm cháy cầu chì bên trong thiết bị.

Các phương pháp đo điện nâng cao

Bên cạnh các phương pháp đo cơ bản, kỹ thuật viên chuyên nghiệp thường sử dụng các phương pháp phức tạp hơn để chẩn đoán các sự cố khó xác định.

Đo dòng điện (Current Drop Test)

Phương pháp này được sử dụng để kiểm tra sự đề kháng quá cao trong mạch. Nguyên lý là khi dòng điện đi qua một điểm tiếp xúc kém hoặc dây dẫn bị oxy hóa, sẽ gây ra sự sụt áp bất thường.

Thực hiện: Sử dụng vôn kế để đo điện áp ở hai đầu của mạch khi dòng điện đang chạy. Nếu có sự sụt áp lớn (ví dụ trên 0.5V) trên một đoạn dây hoặc tiếp điểm, điểm đó cần được làm sạch hoặc thay thế.
Ứng dụng: Rất hiệu quả trong việc kiểm tra hệ thống khởi động, nơi dòng điện rất lớn (lên đến 100-200 Ampere) và dễ bị ảnh hưởng bởi sự tiếp xúc kém.

Sử dụng Oscilloscope (Máy đo dạng sóng)

Máy đo dạng sóng là công cụ mạnh mẽ nhất để đo điện xe ô tô trong hệ thống điện tử. Nó cho phép xem sự thay đổi của điện áp theo thời gian thực dưới dạng đồ thị.

Có thể bạn quan tâm: Đoàn Xe Ô Tô Trung Quốc Vào Việt Nam: Cơ Hội Và Thách Thức Nào Đang Chờ Đợi?

Tại sao cần thiết: Nhiều cảm biến trên xe (như cảm biến vị trí trục cam, cảm biến lưu lượng khí nạp) phát ra tín hiệu dạng xung. Một vôn kế kỹ thuật số thông thường chỉ hiển thị giá trị trung bình hoặc giá trị tức thời, không thể hiện được dạng sóng.
Phân tích: Kỹ thuật viên có thể quan sát hình dạng tín hiệu, tần số và biên độ để phát hiện ra các xung bị méo mó, thiếu hoặc dư, từ đó xác định lỗi cảm biến hoặc dây dẫn tín hiệu bị nhiễu.

Kiểm tra ECU bằng thiết bị chẩn đoán (OBD-II Scanner)

Với xe ô tô hiện đại, việc đo điện xe ô tô không thể thiếu bước kết nối với cổng OBD-II. Các máy chẩn đoán đọc mã lỗi (DTCs) từ ECU.

Phân tích dữ liệu live data: Ngoài việc đọc mã lỗi, kỹ thuật viên còn theo dõi các thông số thời gian thực (Live Data) như tỷ lệ không khí, góc đánh lửa, nhiệt độ nước làm mát. Việc so sánh các thông số này với thông số chuẩn giúp xác định xem cảm biến có đang hoạt động đúng không, ngay cả khi chưa xuất hiện mã lỗi cảnh báo.

Quy trình thực hiện đo điện xe ô tô an toàn

An toàn luôn là ưu tiên hàng đầu khi làm việc với hệ thống điện xe ô tô. Dưới đây là quy trình chuẩn cần tuân thủ:

Chuẩn bị thiết bị và môi trường: Đảm bảo khu vực làm việc đủ ánh sáng và thông thoáng. Kiểm tra que đo và dây dẫn của multimeter xem có bị hở hay không.
Tắt động cơ và rút chìa khóa: Trước khi thực hiện bất kỳ phép đo nào liên quan đến điện trở hoặc kiểm tra dây dẫn, hãy tắt hoàn toàn nguồn điện.
Rút acquy (nếu cần thiết): Trong một số trường hợp sửa chữa sâu (như kiểm tra hệ thống ABS, thay thế ECU), nên rút cực âm acquy để tránh chập cháy. Lưu ý: Rút acquy có thể làm mất các cài đặt trên xe (nhạc, đồng hồ, cửa sổ trời).
Đeo kính bảo hộ: Tránh các tia lửa điện hoặc chất lỏng từ acquy bắn vào mắt.
Thực hiện đo: Kết nối thiết bị đúng cực (+/-) và chọn thang đo phù hợp.
Ghi chép kết quả: So sánh với thông số kỹ thuật chuẩn của nhà sản xuất.

Phân tích các lỗi điện phổ biến qua đo đạc

Qua việc đo điện xe ô tô, chúng ta có thể xác định các lỗi thường gặp sau:

1. Điện áp acquy thấp

Nếu điện áp acquy dưới 12.4V khi tắt máy, acquy có thể bị thiếu điện hoặc hỏng cell. Nếu điện áp dưới 13.8V khi nổ máy, máy phát điện không sạc đủ.

Kiểm tra thêm: Đo dòng điện sạc (thường từ 10A đến 50A tùy tải) để khẳng định chắc chắn.

2. Rò rỉ điện (Parasitic Draw)

Xe hết acquy sau vài ngày không sử dụng là dấu hiệu điển hình.

Phương pháp đo: Dùng ampe kí mắc nối tiếp giữa cực âm acquy và cáp mát xe. Nếu dòng điện rò rỉ lớn hơn 50mA (0.05A) sau khi xe đã ngủ sâu (khoảng 15-20 phút tắt máy), có thiết bị nào đó đang tiêu thụ điện không đúng quy định.
Tìm nguyên nhân: Kéo từng cầu chì một và theo dõi dòng điện giảm xuống để xác định mạch gây rò rỉ.

3. Lỗi tiếp xúc kém (Bad Ground)

Mặt đất (Ground) là đường trở về của dòng điện. Nếu tiếp xúc ground kém, các thiết bị sẽ hoạt động chập chờn.

Có thể bạn quan tâm: Hướng Dẫn An Toàn Khi Lái Xe Ô Tô Vượt Đèo Dốc: Kinh Nghiệm Và Kỹ Thuật Cần Biết

Phương pháp đo: Dùng vôn kế đo điện áp giữa cực âm acquy và vỏ máy của thiết bị (ví dụ: động cơ quạt gió). Nếu có điện áp (ví dụ > 0.5V) khi thiết bị đang hoạt động, điểm tiếp xúc ground có vấn đề.

4. Lỗi cảm biến

Cảm biến oxy (O2), cảm biến vị trí trục cam, cảm biến bánh răng trục khuỷu thường phát ra tín hiệu điện áp thay đổi.

Phương pháp đo: Sử dụng vôn kế có tần số lấy mẫu cao hoặc máy đo dạng sóng để kiểm tra tín hiệu. Ví dụ, cảm biến oxy tốt sẽ dao động điện áp liên tục giữa 0.1V và 0.9V khi động cơ nóng.

Lời khuyên và mẹo khi làm việc với hệ thống điện xe ô tô

Để quá trình đo điện xe ô tô đạt hiệu quả cao, bạn nên lưu ý một số điểm sau:

Hiểu sơ đồ điện: Luôn có sơ đồ điện của xe trong tay (sách hướng dẫn sửa chữa). Không bao giờ thử đo hoặc chập dây một cách tùy tiện vì có thể gây hư hỏng ECU.
Vệ sinh tiếp điểm: Trước khi đo, hãy đảm bảo các đầu nối và tiếp điểm được làm sạch. Bụi bẩn, dầu mỡ hoặc gỉ sét có thể gây ra các readings (kết quả đo) không chính xác.
Sử dụng que đo sắc nhọn: Que đo có đầu nhọn giúp xuyên qua lớp vỏ cách điện mỏng hoặc lớp oxy hóa để tiếp xúc trực tiếp với lõi dây dẫn.
Đọc kỹ hướng dẫn sử dụng multimeter: Mỗi dòng xe có thể có cấu trúc hệ thống điện khác nhau (ví dụ: xe Hybrid hoặc xe điện hoàn toàn có điện áp rất cao, cần thiết bị chuyên dụng và an toàn đặc biệt). Hiện tại, volkswagenlongbien.vn khuyến nghị người dùng tìm hiểu kỹ trước khi thao tác trên các dòng xe năng lượng mới.

Câu hỏi thường gặp (FAQ)

Hỏi: Tôi có thể tự đo điện acquy tại nhà không?
Trả lời: Có thể. Bạn chỉ cần một chiếc vôn kế kỹ thuật số. Tắt máy, chờ khoảng 30 phút rồi đo tại hai đầu cực acquy. Điện áp lý tưởng khoảng 12.6V. Nếu dưới 12.4V, acquy cần được sạc hoặc thay thế.

Hỏi: Đo điện áp máy phát điện như thế nào?
Trả lời: Khởi động động cơ, bật thêm các thiết bị tiêu thụ điện (đèn pha, quạt gió) để tạo tải. Dùng vôn kế đo tại hai cực acquy. Điện áp phải nằm trong khoảng 13.8V đến 14.4V. Nếu thấp hơn, máy phát điện không sạc; nếu cao hơn, có thể bộ điều khiển sạc bị lỗi.

Hỏi: Dụng cụ nào cần thiết nhất cho người mới bắt đầu?
Trả lời: Một chiếc multimeter (máy đo đa năng) giá trị trung bình là đủ cho các nhu cầu kiểm tra cơ bản như điện áp, điện trở và dòng điện nhỏ.

Kết luận

Việc đo điện xe ô tô là một kỹ năng thiết yếu giúp duy trì tuổi thọ và độ an toàn của phương tiện. Từ việc kiểm tra đơn giản bằng vôn kế đến phân tích tín hiệu dạng sóng phức tạp, mỗi phương pháp đều có vai trò riêng trong việc chẩn đoán bệnh của xe. Bằng cách tuân thủ các quy trình an toàn và sử dụng thiết bị đo lường chính xác, bạn có thể phát hiện sớm các vấn đề tiềm ẩn, tránh được những sự cố hỏng hóc nghiêm trọng và chi phí sửa chữa đắt đỏ sau này. Luôn nhớ rằng, kiến thức sâu sắc về hệ thống điện sẽ giúp bạn tự tin hơn trên mọi hành trình.
