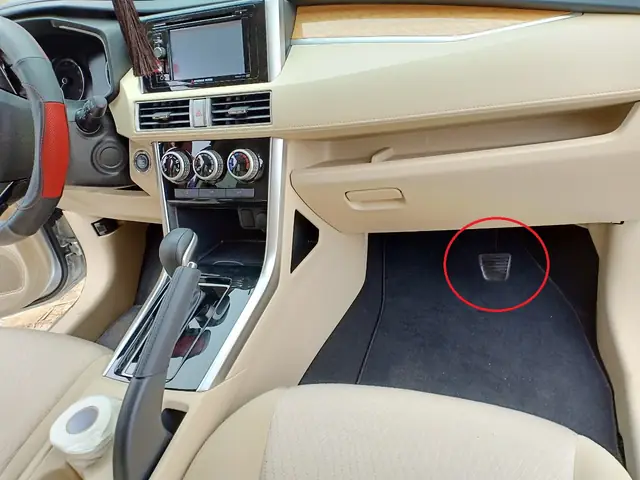

Chế phanh phụ xe ô tô: Cấu tạo, nguyên lý hoạt động và vai trò quan trọng trong an toàn giao thông

Chế phanh phụ xe ô tô, hay còn gọi là phanh tay, là một hệ thống cơ học độc lập với hệ thống phanh chính (phanh chân). Dù không phải là thiết bị dùng để giảm tốc độ chính khi xe đang di chuyển với vận tốc cao, nhưng nó đóng vai trò then chốt trong việc giữ xe đứng yên và đảm bảo an toàn trong các tình huống khẩn cấp hoặc khi dừng đỗ. Hiểu rõ về cấu tạo, nguyên lý hoạt động và cách sử dụng đúng chuẩn sẽ giúp tài xế khai thác tối đa hiệu quả của hệ thống này, bảo vệ tài sản và tính mạng.

Có thể bạn quan tâm: Chế Tạo Ô Tô Điện Từ Xe Máy: Có Thực Sự Khả Thi Và Những Điều Bạn Cần Biết

Tổng quan về chế phanh phụ

Chế phanh phụ trên xe ô tô là một hệ thống cơ khí hoặc điện tử được thiết kế để khóa các bánh xe sau, ngăn xe di chuyển khi đang đỗ. Trong hầu hết các dòng xe phổ thông hiện nay, hệ thống này vẫn hoạt động dựa trên cơ cấu cơ học, bao gồm một cần gạt (hoặc nút bấm) truyền lực kéo qua cáp đến hệ thống phanh sau. Khác với phanh chân sử dụng thủy lực để tác động lên má phanh ở cả bốn bánh, chế phanh phụ thường chỉ tác động lên hai bánh sau. Điều này giúp đảm bảo rằng nếu xe bị trôi, hệ thống phanh chính vẫn có thể hoạt động để kiểm soát hướng đi. Tuy nhiên, trên các dòng xe cao cấp, hệ thống phanh điện tử (Electronic Parking Brake – EPB) đang dần thay thế cơ cấu cơ học truyền thống, mang lại sự tiện lợi và khả năng tích hợp cao hơn với các hệ thống hỗ trợ người lái.

Cấu tạo chi tiết của hệ thống phanh phụ cơ học

Hệ thống phanh phụ cơ học (còn gọi là phanh tay kéo) là loại phổ biến nhất trên các dòng xe sedan, hatchback và SUV cỡ nhỏ. Cấu tạo của nó bao gồm các bộ phận chính sau:

Cần gạt phanh (Handbrake Lever)

Đây là bộ phận người lái tác động lực trực tiếp. Cần gạt thường được đặt ở giữa hai ghế trước (dạng cần gạt dài) hoặc tích hợp vào bảng điều khiển trung tâm dưới dạng nút bấm (dạng nút gạt). Cấu trúc bên trong cần gạt bao gồm một trục quay và cơ cấu ratchet (bánh răng có răng ngược) để giữ cố định vị trí cần sau khi kéo lên. Khi kéo cần lên, răng của trục quay sẽ khớp với càng giữ, ngăn cần rơi xuống. Cơ chế nhả phanh thường thông qua nút bấm nhỏ trên đầu cần, giải phóng răng cưa để hạ cần xuống.

Hệ thống cáp truyền động (Cable System)

Lực từ cần gạt được truyền đến hệ thống phanh sau thông qua hệ thống cáp thép bọc nhựa cách nhiệt và chống mài mòn. Cấu trúc cáp thường bao gồm:

• Cáp chính: Nối từ cần gạt xuống gần khu vực gầm xe.
• Cáp phân nhánh: Từ điểm phân phối, cáp chia thành hai nhánh để dẫn động đến từng bên phanh trái và phải.
• Điều chỉnh độ căng (Adjuster): Một bộ phận ren xoắn nằm trên cáp hoặc tại điểm phân phối, cho phép điều chỉnh độ dài cáp khi má phanh bị mòn hoặc cáp bị dão theo thời gian.

Cơ cấu dẫn động phanh sau (Rear Brake Actuator)

Tại mỗi bánh xe sau, cáp phanh tay sẽ nối vào một cần dẫn động (Actuator lever) trên hệ thống phanh đĩa hoặc tang trống.

• Phanh đĩa: Cáp kéo một piston nhỏ (thường là piston của phanh đĩa) hoặc một cơ cấu cam để đẩy má phanh tiếp xúc với đĩa phanh.
• Phanh tang trống: Cáp kéo một cơ cấu cần gạt bên trong tang trống, đẩy thanh điều chỉnh (adjuster) mở rộng má phanh ra để tỳ vào mặt trong tang trống.

Nguyên lý hoạt động của chế phanh phụ

Nguyên lý hoạt động của phanh phụ dựa trên việc sử dụng lực cơ học để克服 lực quán tính và ma sát lăn của bánh xe.

Quá trình khóa bánh xe

Khi người lái kéo cần phanh tay lên, lực cơ học truyền qua cáp thép đến hệ thống phanh sau. Cơ cấu ratchet trong cần gạt giữ lực kéo này cố định. Tại bánh xe, lực kéo làm xoay cần dẫn động, từ đó đẩy má phanh tiếp xúc trực tiếp với bề mặt ma sát (đĩa phanh hoặc tang trống). Ma sát sinh ra sẽ ngăn cản sự quay của bánh xe. Do chỉ tác động lên hai bánh sau, xe sẽ bị giữ vững tại vị trí đỗ.

Có thể bạn quan tâm: Đánh Giá Chi Tiết Các Phương Pháp Chế Pô Xe Ô Tô Phổ Biến Hiện Nay

Quá trình nhả phanh

Khi muốn xe di chuyển, người lái ấn nút bấm trên đầu cần gạt. Nút bấm này giải phóng cơ cấu ratchet, cho phép cáp trôi nhẹ về vị trí ban đầu do lực đàn hồi của lò xo hồi vị (có trong hệ thống phanh). Má phanh tách khỏi bề mặt ma sát, bánh xe có thể quay tự do.

Nguyên lý tự điều chỉnh độ hở

Hệ thống phanh phụ thường đi kèm với cơ cấu tự động điều chỉnh độ hở má phanh. Khi má phanh mòn đi, chiều dài hành trình của cáp sẽ tăng lên. Cơ cấu điều chỉnh (thường là một bánh răng có răng ngược) sẽ tự động thu ngắn chiều dài cáp để đảm bảo khi kéo cần phanh, má phanh tiếp xúc kịp thời với bề mặt ma sát mà không cần can thiệp thủ công.

Phân loại hệ thống phanh phụ hiện đại

Cùng với sự phát triển của công nghệ, chế phanh phụ đã có những thay đổi đáng kể về cấu trúc và cách thức vận hành.

Phanh tay cơ học (Mechanical Parking Brake)

Là loại truyền thống, sử dụng hoàn toàn lực cơ học qua cáp. Ưu điểm là cấu tạo đơn giản, dễ sửa chữa và chi phí thay thế thấp. Tuy nhiên, nhược điểm là độ chính xác không cao, cáp có thể bị dão theo thời gian làm phanh không chặt hoặc nặng tay hơn. Loại này thường thấy trên các dòng xe phổ thông như Toyota Vios, Hyundai Accent,…

Phanh tay điện tử (Electronic Parking Brake – EPB)

Trang bị trên các dòng xe cao cấp hoặc phiên bản cao cấp của xe phổ thông (như Mazda CX-5, Honda CR-V, các dòng xe Volkswagen). Thay vì cần gạt cơ học, người lái chỉ cần nhấn một nút bấm. Hệ thống sử dụng motor điện để điều khiển hai piston kẹp phanh ở bánh sau.

• Cơ chế: Motor điện truyền lực qua trục vít hoặc bánh răng để đẩy piston kẹp má phanh vào đĩa.
• Tích hợp ECU: Hệ thống EPB được điều khiển bởi một ECU (bộ điều khiển điện tử) và liên kết với hệ thống phanh ABS/ESP. Điều này cho phép các tính năng hỗ trợ như:
  • Auto Hold: Giữ phanh tự động sau khi xe dừng hoàn toàn và nhả chân phanh.
  • Phanh khẩn cấp tự động: Kích hoạt phanh tay nếu phát hiện va chạm phía sau.
  • Phanh khi xuống dốc (Hill Descent Control): Hỗ trợ kiểm soát tốc độ khi leo/dốc gồ ghề.

Phanh tay điện tử dạng kéo-kéo (Cable-pull EPB)

Một số ít xe (chủ yếu là xe thể thao hoặc xe tải) sử dụng hệ thống điện nhưng vẫn giữ cấu trúc cáp cơ học. Motor điện sẽ kéo trực tiếp cáp thay vì người lái. Loại này ít phổ biến hơn do độ phức tạp và chi phí cao.

Vai trò và ứng dụng thực tế của chế phanh phụ

Chế phanh phụ không chỉ đơn thuần là “cái phanh giữ xe”, mà nó còn có nhiều ứng dụng quan trọng trong kỹ thuật lái xe và bảo dưỡng.

Có thể bạn quan tâm: Top 10+ Mẫu Trang Sạc Ô Tô Cho Xe Máy Tốt Nhất, An Toàn & Tiện Dụng

Đảm bảo an toàn khi đỗ xe

Đây là chức năng chính. Khi xe dừng lại, trọng lực dồn lên các bánh sau. Nếu chỉ dùng số P (Parking) trên hộp số tự động, bánh răng cơ học trong hộp số sẽ giữ trục các đăng. Tuy nhiên, khi xe đậu trên dốc, lực ma sát từ bánh xe lên mặt đường có thể khiến bánh xe quay ngược lại, gây hư hại hộp số. Việc sử dụng phanh tay giúp khóa bánh xe cứng cáp, giảm tải cho hộp số và đảm bảo xe không trôi.

Kỹ thuật xử lý tình huống khẩn cấp

Trong trường hợp hệ thống phanh chính (phanh chân) bị mất tác dụng (do hết dầu phanh, vỡ đường ống), tài xế có thể sử dụng phanh tay để giảm tốc độ hoặc dừng xe. Tuy nhiên, kỹ thuật này đòi hỏi sự điêu luyện: cần hạ cần phanh từ từ và đều đặn để tránh khóa bánh đột ngột gây trượt xoay (khóa bánh sau làm xe quay đầu). Việc này giúp tài xế đưa xe vào lề đường an toàn.

Kỹ thuật Drift (trượt góc) và lái xe thể thao

Trong đua xe hoặc drift, phanh tay là công cụ quan trọng. Bằng cách kéo phanh tay khi vào cua, tài xế có thể làm khóa tạm thời bánh sau, tạo ra lực quán tính làm xoay thân xe theo hướng cua, thực hiện các pha drift đẹp mắt. Tuy nhiên, kỹ thuật này chỉ nên áp dụng trên trường đua chuyên biệt và tuyệt đối không nên thực hiện trên đường phố.

Hỗ trợ sửa chữa và bảo dưỡng

Khi cần tháo bánh xe để thay lốp hoặc kiểm tra phanh, việc kích phanh tay là bắt buộc. Nếu không khóa phanh, xe có thể lăn bánh khi bánh xe được tháo ra, gây nguy hiểm cho kỹ thuật viên và phương tiện. Ngoài ra, khi bảo dưỡng hệ thống phanh, kiểm tra độ rơ của cáp phanh tay cũng là bước quan trọng để đánh giá tình trạng hệ thống.

Các sự cố thường gặp và dấu hiệu nhận biết

Hệ thống phanh phụ cơ học có tuổi thọ cao nhưng không phải là vĩnh viễn. Dưới đây là các vấn đề phổ biến:

Phanh tay bị trôi (Xe bị tụt dốc)

Nguyên nhân chính thường là do cáp phanh bị dão (chùng) sau thời gian dài sử dụng hoặc do má phanh sau bị mòn hết. Dấu hiệu nhận biết là khi bạn kéo phanh tay hết cỡ nhưng xe vẫn có thể di chuyển nhẹ nhàng. Giải pháp là điều chỉnh lại độ căng cáp hoặc thay má phanh.

Phanh tay bị kẹt (Không nhả được)

Hiện tượng này nguy hiểm vì bánh sau bị khóa cứng, gây cản trở di chuyển và làm mòn má phanh nhanh chóng. Nguyên nhân có thể do:

Có thể bạn quan tâm: Tìm Hiểu Quy Trình Chế Tạo Vỏ Xe Ô Tô Hiện Đại

• Cáp phanh bị gỉ sét, đứt sợi bên trong.
• Cần gạt phanh bị kẹt tại vị trí răng cưa.
• Hệ thống phanh tang trống bị dính dầu mỡ hoặc bụi bẩn làm má phanh dính vào tang trống.
• Với xe dùng phanh đĩa, piston kẹp phanh có thể bị kẹt do gỉ sét.

Phanh tay không giữ được (Bỏng phanh)

Khi kéo phanh tay nhưng xe vẫn trôi, hoặc khi hạ phanh tay xuống nhưng xe vẫn bị kéo nặng, đó là dấu hiệu của “bỏng phanh”. Má phanh bị nóng quá mức do ma sát liên tục, dẫn đến giảm hiệu suất ma sát. Cần kiểm tra lại hệ thống dẫn động xem có điểm nào bị cọ sát, kẹt cứng không.

Tiếng ồn khi kéo phanh tay

Tiếng rít hoặc kêu lạch cạch khi sử dụng phanh tay thường là dấu hiệu của:

• Cáp phanh ma sát với ống bảo vệ hoặc lỗ dẫn cáp.
• Lò xo hồi vị trong hệ thống phanh sau bị yếu hoặc gãy.
• Má phanh sau bị mòn không đều hoặc có dị vật.

Quy trình bảo dưỡng và sử dụng đúng chuẩn

Để đảm hệ thống phanh phụ luôn hoạt động ổn định, người dùng cần tuân thủ quy trình bảo dưỡng và sử dụng sau:

Kiểm tra và điều chỉnh định kỳ

• Kiểm tra hành trình cần gạt: Khi kéo phanh tay, số “răng” hoặc độ cao cần gạt không nên quá 3-5 nấc (tùy xe). Nếu cần gạt lên quá cao (>7 nấc) hoặc quá thấp (<2 nấc) đều cần điều chỉnh.
• Điều chỉnh cáp: Dựa vào sách hướng dẫn sử dụng xe, tài xế có thể tự điều chỉnh cáp phanh tay tại vị trí điểm phân phối dưới gầm xe (thường nằm gần càng chữ A hoặc tại vị trí bắt cáp vào hệ thống phanh). Sau khi chỉnh, cần đảm bảo bánh xe quay nhẹ nhàng khi phanh tay nhả và bị kẹt cứng khi phanh tay kéo.
• Kiểm tra má phanh: Nên kiểm tra độ dày má phanh sau mỗi 10,000 – 15,000 km. Nếu má phanh mỏng dưới 3mm, cần thay thế ngay lập tức.

Cách sử dụng phanh tay đúng cách

• Thứ tự thực hiện: Khi dừng xe, hãy đạp chân phanh để xe dừng hẳn, sau đó kéo phanh tay, cuối cùng mới về số P (với số tự động) hoặc về số mo (với số sàn). Điều này giúp phanh tay giữ xe chứ không phải giữ lực quán tính.
• Nhả phanh: Khi xe chuẩn bị di chuyển, khởi động máy, đạp chân phanh, nhả phanh tay, sau đó mới từ từ nhả chân phanh và tăng ga.
• Tránh lạm dụng: Không nên vừa chạy xe vừa kéo phanh tay (trừ tình huống khẩn cấp), vì điều này làm phanh nhanh hỏng và rất nguy hiểm.

Vệ sinh hệ thống

Đối với phanh tang trống, cần vệ sinh định kỳ để loại bỏ bụi phanh (bụi đen do ma sát). Bụi phanh tích tụ lâu ngày có thể làm kẹt má phanh hoặc làm trơn trượt bề mặt ma sát. Với hệ thống cáp, bôi trơn định kỳ các điểm nối và ổ trục giúp thao tác kéo nhả nhẹ nhàng hơn.

So sánh hệ thống phanh phụ cơ học và điện tử

Việc lựa chọn xe với hệ thống phanh phụ nào phụ thuộc vào nhu cầu và phân khúc xe.

Lời khuyên từ chuyên gia Volkswagen Long Biên

Theo các kỹ sư tại volkswagenlongbien.vn, dù hệ thống phanh phụ có hiện đại đến đâu, thói quen sử dụng của tài xế vẫn là yếu tố quyết định đến độ an toàn và bền bỉ của hệ thống. Đối với xe sử dụng phanh cơ học, việc kiểm tra và điều chỉnh cáp định kỳ là bắt buộc để tránh hiện tượng phanh không chặt hoặc kẹt cứng. Đối với xe trang bị phanh điện tử, người dùng nên làm quen với các tính năng hỗ trợ như Auto Hold để tận dụng tối đa lợi ích công nghệ.

Một lưu ý quan trọng là tuyệt đối không nên dựng xe hoặc đỗ xe trong thời gian dài mà chỉ依靠 số P mà không dùng phanh tay (đặc biệt trên dốc). Hộp số tự động chỉ có các bánh răng kim loại, nếu chịu lực ma sát lớn trong thời gian dài có thể gây mòn hoặc trượt số, dẫn đến trôi xe bất ngờ.

Chế phanh phụ là một phát minh quan trọng trong lịch sử ô tô, từ những chiếc xe thô sơ đến các dòng xe công nghệ cao ngày nay. Hiểu rõ về nó không chỉ giúp bạn điều khiển xe an toàn hơn mà còn giúp bạn phát hiện sớm các sự cố, tránh những tai nạn không đáng có. Hãy luôn xem phanh tay là người bạn đồng hành đáng tin cậy trên mọi hành trình.
