Chi Tiết Cách Đấu 4 Bình Ắc Quy Xe Đạp Điện Đạt Hiệu Quả

Hiểu rõ cách đấu 4 bình ắc quy xe đạp điện là kiến thức thiết yếu để đảm bảo xe vận hành ổn định và an toàn. Việc đấu nối chính xác không chỉ giúp tối ưu hiệu suất mà còn kéo dài tuổi thọ của hệ thống điện. Bài viết này từ Volkswagen Long Biên sẽ cung cấp hướng dẫn chi tiết về quy trình quan trọng này, giúp bạn tự tin thực hiện tại nhà.

Hiểu Rõ Nguyên Tắc Đấu Nối Ắc Quy Xe Điện

Khi thực hiện việc đấu nối bình ắc quy xe đạp điện, việc tuân thủ các nguyên tắc kỹ thuật cơ bản là yếu tố then chốt để đảm bảo an toàn và hiệu quả hoạt động. Mỗi nguyên tắc đều có vai trò riêng, góp phần tạo nên một hệ thống điện ổn định và bền bỉ.

Vị trí lắp đặt các bình điện xe đạp điện cần được tính toán cẩn thận để tránh tình trạng quá tải điện. Đồng thời, việc đặt bình đúng cách còn giúp duy trì mức dung dịch axit bên trong luôn đầy đủ, ngăn ngừa hư hỏng và kéo dài tuổi thọ của ắc quy. Đây là bước đầu tiên nhưng vô cùng quan trọng mà nhiều người thường bỏ qua.

Nguyên tắc đi dây điện cũng đòi hỏi sự tỉ mỉ. Các dây dẫn không nên chồng chéo lên nhau, điều này có thể gây ra hiện tượng nóng quá mức hoặc chập điện, dẫn đến cháy nổ. Đảm bảo mỗi đoạn dây được bố trí gọn gàng, có khoảng cách nhất định sẽ hạn chế rủi ro không đáng có.

Đặc biệt, việc lựa chọn kích thước dây dẫn điện phù hợp là rất quan trọng. Dây điện cần có đường kính tối thiểu khoảng 2.5mm để có thể chịu được cường độ dòng điện lớn mà không bị quá tải. Sử dụng dây dẫn kém chất lượng hoặc quá nhỏ có thể dẫn đến nguy cơ đứt dây, phát sinh nhiệt và gây nguy hiểm cho toàn bộ hệ thống điện của xe.

Cuối cùng, phương pháp cố định dây và các cực của ắc quy xe đạp điện cũng cần được chú ý. Thay vì sử dụng kẹp giắc, việc dùng ốc vít và long đền vênh sẽ đảm bảo kết nối điện ổn định và chắc chắn hơn, ngăn ngừa hiện tượng đoản mạch. Những mối nối lỏng lẻo là nguyên nhân phổ biến gây ra sự cố điện và làm giảm hiệu suất vận hành của xe.

Chuẩn Bị Dụng Cụ Và Vật Liệu Cần Thiết

Trước khi bắt tay vào thực hiện cách đấu 4 bình ắc quy xe đạp điện, việc chuẩn bị đầy đủ dụng cụ và vật liệu là bước không thể thiếu. Sự chuẩn bị kỹ lưỡng này giúp quá trình đấu nối diễn ra thuận lợi, nhanh chóng và đảm bảo an toàn tối đa.

Đầu tiên, bạn cần chuẩn bị 4 bình ắc quy mới hoặc còn hoạt động tốt. Điều quan trọng là các bình phải cùng loại, cùng điện áp (thường là 12V mỗi bình cho hệ thống 48V) và cùng dung lượng để đảm bảo sự cân bằng và ổn định cho toàn bộ hệ thống. Việc sử dụng các bình khác loại có thể dẫn đến hiện tượng sụt áp không đều, làm giảm hiệu suất và tuổi thọ chung.

Tiếp theo là dây dẫn điện. Hãy chọn loại dây có lõi đồng chất lượng cao, với kích thước tiết diện phù hợp, khuyến nghị từ 2.5mm trở lên như đã đề cập. Dây dẫn cần có lớp vỏ cách điện tốt để chịu được môi trường hoạt động và tránh rò rỉ điện. Bạn cũng cần chuẩn bị một số dụng cụ cơ bản như kìm cắt dây, kìm tuốt dây, tua vít, mỏ lết để siết các mối nối.

Để đảm bảo an toàn cá nhân, đừng quên chuẩn bị các vật dụng bảo hộ lao động. Găng tay cách điện và kính bảo hộ là những trang bị cần thiết để bảo vệ tay và mắt khỏi các hóa chất trong ắc quy hoặc tia lửa điện có thể phát sinh. Ngoài ra, một đồng hồ đo điện đa năng (VOM) sẽ rất hữu ích để kiểm tra điện áp của từng bình và điện áp tổng sau khi đấu nối, giúp xác định xem hệ thống đã hoạt động đúng cách chưa. Cuối cùng, băng dính điện chuyên dụng hoặc ống co nhiệt sẽ dùng để cách điện các mối nối, hoàn thiện hệ thống một cách an toàn nhất.

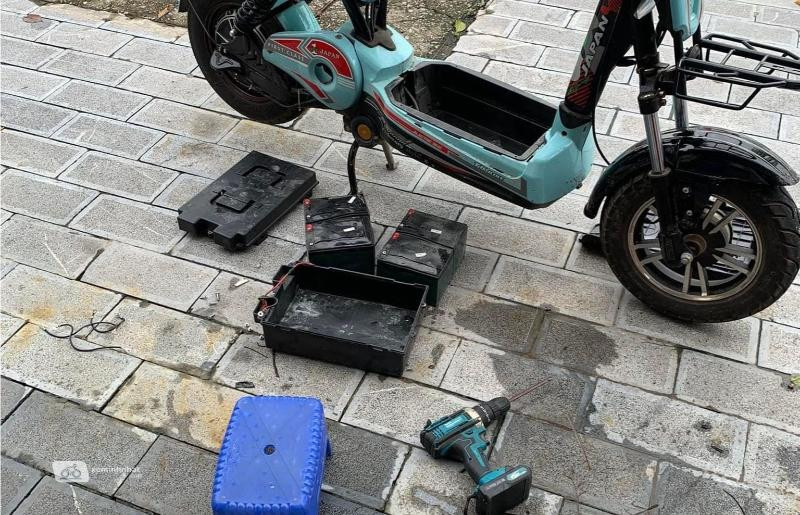

Kỹ thuật viên thực hiện cách đấu nối 4 bình ắc quy xe đạp điện an toàn và hiệu quả

Hướng Dẫn Thực Hiện Cách Đấu 4 Bình Ắc Quy Xe Đạp Điện Chi Tiết

Việc thực hiện cách đấu 4 bình ắc quy xe đạp điện đòi hỏi sự cẩn trọng và tuân thủ đúng quy trình để đảm bảo hệ thống hoạt động ổn định và an toàn. Các bước sau đây sẽ hướng dẫn bạn chi tiết từng thao tác.

Xác Định Cực Âm Và Cực Dương

Mỗi bình ắc quy đều có hai cực rõ ràng: cực dương (+) và cực âm (-). Trước khi bắt đầu bất kỳ thao tác kết nối nào, bạn cần phải xác định chính xác các cực này trên cả bốn bình. Cực dương thường được đánh dấu bằng dấu cộng (+) hoặc có màu đỏ, trong khi cực âm được đánh dấu bằng dấu trừ (-) hoặc có màu đen. Việc xác định đúng các cực là bước quan trọng nhất, tránh đấu nối ngược cực có thể gây hỏng hóc nghiêm trọng cho hệ thống ắc quy và xe. Hãy kiểm tra kỹ lưỡng từng bình trước khi chuyển sang bước tiếp theo.

Quy Trình Kết Nối Nối Tiếp Các Bình Ắc Quy

Để có được điện áp tổng 48V từ bốn bình ắc quy 12V, chúng ta sẽ thực hiện đấu nối tiếp. Quy trình đấu nối tiếp yêu cầu kết nối cực âm của bình này với cực dương của bình tiếp theo theo một chuỗi.

• Bước 1: Nối cực âm (-) của bình ắc quy số 1 với cực dương (+) của bình ắc quy số 2. Sử dụng dây dẫn đã chuẩn bị, siết chặt mối nối bằng ốc vít và long đền.
• Bước 2: Tiếp tục nối cực âm (-) của bình ắc quy số 2 với cực dương (+) của bình ắc quy số 3. Đảm bảo mối nối được siết chặt và chắc chắn.
• Bước 3: Cuối cùng, nối cực âm (-) của bình ắc quy số 3 với cực dương (+) của bình ắc quy số 4. Sau khi hoàn tất các bước nối tiếp, bạn sẽ còn lại hai đầu dây tự do: cực dương (+) của bình ắc quy số 1 và cực âm (-) của bình ắc quy số 4.

Lưu ý rằng tất cả các mối nối phải được siết chặt hết mức có thể để tránh hiện tượng lỏng lẻo gây phóng điện hoặc tạo nhiệt. Sau khi siết chặt, hãy dùng băng dính điện chuyên dụng hoặc ống co nhiệt để cách điện hoàn toàn các mối nối, ngăn chặn nguy cơ chập mạch.

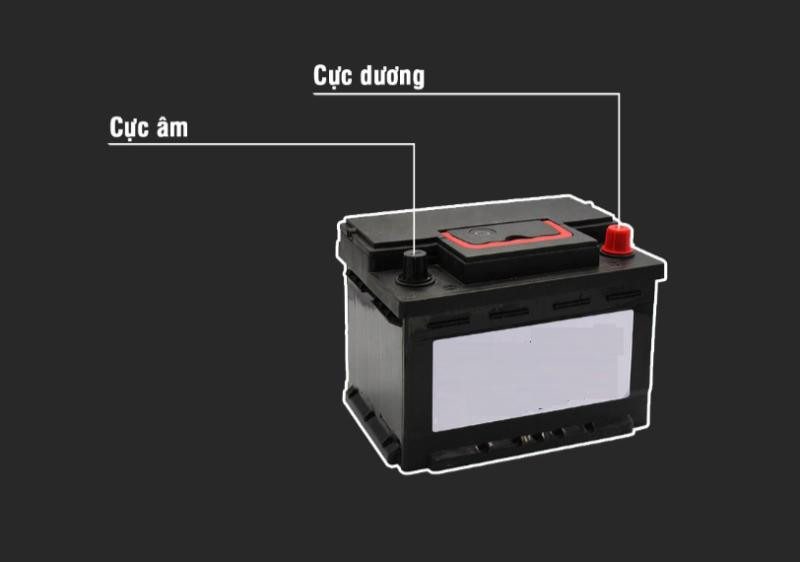

Xác định cực âm dương của ắc quy trong quy trình đấu 4 bình ắc quy xe đạp điện

Kiểm Tra Hệ Thống Sau Khi Đấu Nối

Sau khi hoàn tất việc kết nối bốn bình ắc quy xe đạp điện theo phương pháp nối tiếp, bước kiểm tra là vô cùng quan trọng để đảm bảo mọi thứ đã được thực hiện đúng và an toàn.

Đầu tiên, bạn hãy sử dụng đồng hồ đo điện đa năng (VOM) để đo điện áp tổng của hệ thống. Đặt đồng hồ ở chế độ đo điện áp DC và chạm hai đầu dò vào hai cực tự do còn lại: cực dương (+) của bình số 1 và cực âm (-) của bình số 4. Nếu kết quả hiển thị trên đồng hồ là khoảng 48V (có thể dao động nhẹ tùy thuộc vào tình trạng sạc của bình), điều đó cho thấy việc đấu nối đã thành công và đúng kỹ thuật.

Tiếp theo, hãy kiểm tra lại toàn bộ các mối nối. Dùng tay lắc nhẹ từng dây nối và từng đầu cực để đảm bảo chúng không bị lỏng lẻo. Bất kỳ mối nối lỏng lẻo nào cũng có thể gây ra hiện tượng sụt áp, phát nhiệt và làm giảm hiệu suất của hệ thống ắc quy. Đồng thời, hãy kiểm tra lại lớp cách điện của các mối nối. Đảm bảo rằng tất cả các phần kim loại hở đều đã được bọc kín bằng băng dính điện hoặc ống co nhiệt để tránh chập mạch. Việc kiểm tra kỹ lưỡng sẽ giúp bạn yên tâm hơn khi đưa xe vào vận hành.

Hệ thống 4 bình ắc quy xe đạp điện đã đấu nối hoàn chỉnh cung cấp điện áp ổn định

Lưu Ý Quan Trọng Khi Lắp Đặt Hệ Thống Ắc Quy

Việc lắp đặt hệ thống ắc quy xe đạp điện tuy không quá phức tạp nhưng đòi hỏi sự cẩn trọng để đảm bảo an toàn và hiệu quả lâu dài. Một số lưu ý quan trọng sau đây sẽ giúp bạn tránh được những rủi ro không đáng có.

An toàn cá nhân luôn phải được đặt lên hàng đầu. Khi làm việc với ắc quy, bạn đang tiếp xúc với dòng điện và các chất hóa học tiềm ẩn nguy hiểm. Do đó, luôn đeo găng tay cách điện và kính bảo hộ để bảo vệ bản thân khỏi điện giật, bỏng hóa chất hoặc tia lửa điện. Đảm bảo khu vực làm việc khô ráo, thoáng mát và tránh xa các vật liệu dễ cháy nổ.

Chất lượng của phụ kiện đóng vai trò thiết yếu trong việc đảm bảo hiệu suất và độ bền của toàn bộ hệ thống ắc quy. Hãy luôn sử dụng dây dẫn điện có chất lượng tốt, đúng kích thước tiết diện và có lớp cách điện bền chắc. Các ốc vít và long đền dùng để cố định mối nối cũng phải là loại chịu được tác động rung lắc và không bị ăn mòn theo thời gian. Sử dụng phụ kiện kém chất lượng có thể dẫn đến hiện tượng sụt áp, quá nhiệt, thậm chí gây ra cháy nổ.

Sau khi lắp đặt, việc kiểm tra định kỳ là cực kỳ cần thiết. Hãy dành thời gian kiểm tra các mối nối của bình ắc quy xe đạp điện sau mỗi vài tháng sử dụng để đảm bảo chúng vẫn chắc chắn và không bị lỏng lẻo do rung động trong quá trình di chuyển. Đồng thời, quan sát tình trạng bên ngoài của các bình ắc quy xem có dấu hiệu phồng rộp, rò rỉ hay hư hỏng nào không. Phát hiện sớm các vấn đề sẽ giúp bạn khắc phục kịp thời, tránh hư hỏng lớn hơn.

Cuối cùng, tuyệt đối không tự ý thay đổi cấu hình đấu nối mà không có kiến thức chuyên môn. Hệ thống ắc quy của xe đạp điện được thiết kế để hoạt động với một cấu hình cụ thể (thường là nối tiếp). Việc cố gắng đấu song song các bình không đúng cách hoặc thay đổi điện áp có thể gây ra hiện tượng đoản mạch, quá tải và làm hỏng toàn bộ động cơ cùng bộ điều khiển của xe. Nếu không tự tin, hãy tìm đến sự hỗ trợ từ các chuyên gia sửa chữa xe điện.

Lợi Ích Của Việc Đấu Nối Ắc Quy Đúng Kỹ Thuật

Thực hiện cách đấu 4 bình ắc quy xe đạp điện theo đúng kỹ thuật mang lại nhiều lợi ích vượt trội, không chỉ về hiệu suất vận hành mà còn về độ bền và an toàn cho người sử dụng.

Một trong những lợi ích lớn nhất là việc tăng cường hiệu suất và quãng đường di chuyển của xe. Khi bốn bình ắc quy 12V được đấu nối tiếp chính xác để tạo ra một hệ thống ắc quy 48V ổn định, động cơ của xe đạp điện sẽ nhận được nguồn điện áp phù hợp. Điều này giúp động cơ hoạt động ở công suất tối ưu, mang lại khả năng tăng tốc mượt mà và duy trì tốc độ ổn định, từ đó kéo dài đáng kể quãng đường mà xe có thể đi được sau mỗi lần sạc đầy. Hiệu quả năng lượng được cải thiện rõ rệt, giúp bạn có những hành trình dài hơn mà không lo hết điện.

Ngoài ra, việc đấu nối đúng cách còn góp phần kéo dài đáng kể tuổi thọ của từng bình ắc quy. Khi các bình được kết nối chuẩn xác, dòng điện và điện áp được phân bổ đều, tránh hiện tượng quá tải cho một bình nào đó. Điều này ngăn ngừa tình trạng chai pin sớm, giảm thiểu quá trình sunfat hóa và duy trì dung lượng của bình ở mức cao nhất trong thời gian dài. Một hệ thống đấu nối sai có thể khiến các bình hoạt động không đồng đều, dẫn đến một số bình bị cạn kiệt nhanh hơn và hư hỏng toàn bộ bộ ắc quy.

Quan trọng hơn cả, việc đấu nối đúng kỹ thuật đảm bảo an toàn tối đa trong quá trình vận hành. Một hệ thống điện được lắp đặt chuẩn xác sẽ giảm thiểu nguy cơ chập cháy, nổ hoặc các sự cố điện khác do quá tải, đoản mạch hay các mối nối lỏng lẻo. Khi mọi dây dẫn được cách điện cẩn thận và các mối nối được siết chặt, người dùng có thể hoàn toàn yên tâm khi sử dụng xe đạp điện, tránh được những rủi ro không đáng có liên quan đến hệ thống điện. Đây là yếu tố then chốt cho mọi phương tiện vận tải, bao gồm cả xe đạp điện.

Câu Hỏi Thường Gặp (FAQs)

• Tại sao phải đấu nối tiếp 4 bình ắc quy cho xe đạp điện?
  Việc đấu nối tiếp 4 bình ắc quy 12V giúp tăng tổng điện áp lên 48V, đây là điện áp tiêu chuẩn cần thiết để cấp nguồn cho động cơ và hệ thống điện của hầu hết các mẫu xe đạp điện hiện nay. Đấu nối tiếp giúp xe đạt được hiệu suất vận hành mong muốn.

• Điện áp tổng của 4 bình ắc quy 12V khi đấu nối tiếp là bao nhiêu?
  Khi đấu nối tiếp 4 bình ắc quy, điện áp tổng sẽ là tổng điện áp của từng bình. Với 4 bình 12V, điện áp tổng sẽ là 12V x 4 = 48V.

• Có thể đấu song song ắc quy xe đạp điện không?
  Đấu song song các bình ắc quy sẽ làm tăng dung lượng (Ah) nhưng giữ nguyên điện áp (V). Đối với xe đạp điện cần điện áp 48V thì bắt buộc phải đấu nối tiếp. Việc đấu song song không đúng cách hoặc không phù hợp với thiết kế của xe có thể gây hỏng hóc nghiêm trọng.

• Dấu hiệu nào cho thấy ắc quy bị đấu nối sai?
  Các dấu hiệu phổ biến bao gồm xe không hoạt động, động cơ yếu, sạc không vào điện, bình ắc quy nóng bất thường, hoặc có mùi khét. Trong một số trường hợp, cầu chì có thể bị đứt ngay lập tức.

• Nên thay bình ắc quy mới hay tự sửa chữa khi có vấn đề?
  Nếu ắc quy bị hỏng nặng hoặc quá cũ, việc thay thế bằng bộ bình ắc quy mới là lựa chọn tốt nhất để đảm bảo hiệu suất và an toàn. Nếu chỉ là lỗi đấu nối nhỏ, bạn có thể tự kiểm tra và sửa chữa nếu có đủ kiến thức và dụng cụ. Tuy nhiên, nếu không chắc chắn, hãy tìm đến thợ sửa chữa chuyên nghiệp.

• Làm sao để biết dây điện có kích thước phù hợp?
  Dây điện dùng để đấu nối ắc quy xe đạp điện cần có tiết diện đủ lớn để chịu được dòng điện cao mà không bị nóng. Thông thường, tiết diện tối thiểu là 2.5mm vuông. Nếu dây quá nhỏ, nó sẽ nóng lên, làm giảm hiệu suất và tiềm ẩn nguy cơ cháy nổ.

• Tần suất kiểm tra hệ thống ắc quy xe điện là bao lâu?
  Bạn nên kiểm tra tổng thể hệ thống ắc quy và các mối nối định kỳ 3-6 tháng một lần. Việc kiểm tra bao gồm độ chặt của các mối nối, tình trạng vỏ bình, và điện áp tổng của hệ thống để phát hiện sớm các vấn đề.

Việc nắm vững cách đấu 4 bình ắc quy xe đạp điện là vô cùng hữu ích, giúp bạn duy trì chiếc xe của mình hoạt động trơn tru và an toàn. Tuy nhiên, nếu bạn không có kinh nghiệm hoặc không tự tin vào khả năng của mình, hãy tìm đến sự hỗ trợ của các kỹ thuật viên chuyên nghiệp để đảm bảo an toàn tuyệt đối. Volkswagen Long Biên luôn khuyến khích người dùng tìm hiểu kỹ về chiếc xe của mình để có trải nghiệm tốt nhất.
