Các kí hiệu mạch điện trên xe ô tô: Giải mã bảng mã chuẩn từ A-Z

Hệ thống điện trên xe ô tô là một mạng lưới phức tạp, được ví như hệ thần kinh trung ương của cơ thể. Nó điều khiển mọi hoạt động từ khởi động động cơ, chiếu sáng, đến các tính năng giải trí và an toàn. Tuy nhiên, khi gặp sự cố, việc không đọc hiểu được các kí hiệu mạch điện có thể khiến chủ xe lâm vào tình thế khó khăn, thậm chí là nguy hiểm khi tự ý sửa chữa.

Hiểu được điều đó, bài viết này sẽ cung cấp một bảng tra cứu chi tiết về các kí hiệu điện tử trên ô tô, giúp bạn đọc hiểu sơ đồ mạch điện một cách bài bản và chuyên sâu.

Có thể bạn quan tâm: Các Loại Xe Ô Tô Lamborghini: Lịch Sử, Dòng Sản Phẩm & Đặc Điểm Nổi Bật

Tóm tắt quy trình nhận diện kí hiệu

Việc xác định các kí hiệu trong hệ thống điện ô tô không chỉ là ghi nhớ, mà còn là một quy trình logic. Dưới đây là các bước cơ bản để bạn tiếp cận một sơ đồ điện phức tạp:

1. Xác định nguồn và tiếp mát: Tìm các cực ắc-quy (+, -) và điểm tiếp xúc thân xe (Ground).
2. Nhận diện thành phần chính: Phân biệt các kí hiệu về động cơ, cầu chì, relay, công tắc.
3. Theo dõi đường dây: Dấu vết đường đi của dòng điện từ nguồn đến tải (đèn, mô tơ, loa).
4. Kiểm tra trạng thái: Xác định xem kí hiệu đại diện cho trạng thái thường đóng (NC) hay thường mở (NO).

Các kí hiệu cơ bản về nguồn điện

Bất kỳ hệ thống điện nào cũng bắt đầu từ nguồn điện. Trong xe ô tô, nguồn chính là ắc-quy và máy phát điện. Các kí hiệu này thường xuất hiện ở đầu và cuối mỗi mạch điện.

1. Kí hiệu ắc-quy (Pin)

Kí hiệu ắc-quy trong sơ đồ điện thường được thể hiện bằng một loạt các đường ngang song song xen kẽ.

• Dấu (+): Đại diện cho cực dương, thường đi kèm với dây màu đỏ (mặc dù không phải lúc nào cũng đúng).
• Dấu (-): Đại diện cho cực âm, thường đi kèm với dây màu đen hoặc dây tiếp mát (Ground).
• Ý nghĩa: Đây là nguồn cung cấp năng lượng chính cho các thiết bị khi động cơ không hoạt động.

2. Kí hiệu tiếp mát (Ground)

Có thể bạn quan tâm: Giải Mã Các Kí Hiệu Trong Tên Xe Ô Tô Otofun: Hướng Dẫn Chi Tiết Cho Người Mới

Trong kỹ thuật điện ô tô, tiếp mát là cực âm chung của hệ thống, được kết nối trực tiếp với khung gầm và thân xe để tiết kiệm dây dẫn.

• Kí hiệu: Một loạt các đường kẻ ngang giảm dần độ dài (hình tam giác lật ngược) hoặc ký hiệu GND.
• Tại sao quan trọng: Khi kiểm tra sự cố điện, việc xác định điểm tiếp mát tốt hay hỏng là bước đầu tiên không thể bỏ qua.

3. Kí hiệu máy phát điện (Alternator)

Máy phát điện đảm nhiệm việc nạp điện cho ắc-quy khi động cơ chạy.

• Kí hiệu: Một hình tròn bên trong chứa chữ “A” hoặc “ALT”, có các đường kẻ ngang biểu thị dòng điện xoay chiều (AC).
• Lưu ý: Một số sơ đồ cũ có thể dùng kí hiệu hình chữ nhật có hai đầu ra, nhưng hiện nay kí hiệu chuẩn quốc tế thường là hình tròn.

Kí hiệu các thiết bị bảo vệ mạch điện

Để bảo vệ hệ thống khỏi các dòng điện quá tải, nhà sản xuất sử dụng các thiết bị bảo vệ. Việc đọc đúng kí hiệu giúp xác định vị trí bảo vệ cho từng hệ thống.

4. Kí hiệu cầu chì (Fuse)

Cầu chì là thiết bị bảo vệ thụ động, tự đứt khi dòng điện vượt quá định mức.

• Kí hiệu: Một hình chữ nhật hoặc hình oval, bên trong có đường gạch chéo hoặc hình zig-zag (biểu thị dây tóc nóng chảy).
• Phân loại: Trong sơ đồ, cầu chì thường được ký hiệu thêm các thông số như “F10 (15A)” để chỉ vị trí và dòng định mức.

5. Kí hiệu Relay (Rơ-le)

Relay là công tắc điện từ, cho phép dòng điện nhỏ điều khiển dòng điện lớn.

• Kí hiệu: Một hình chữ nhật lớn chứa các ký hiệu cuộn cảm (hình chữ U lật ngược) và công tắc (hình chữ L hoặc hình gờ).
• Cấu trúc: Relay thường có các chân: 30 (Nguồn vào), 87 (Nguồn ra), 85 & 86 (Cuộn điều khiển).
• Ứng dụng: Đèn pha, còi, quạt làm mát đều sử dụng relay để tránh gây quá tải công tắc trên tap-lô.

Kí hiệu công tắc và thiết bị điều khiển

Công tắc là thành phần quyết định dòng điện có đi đến thiết bị hay không.

6. Công tắc thường mở (Normally Open – NO)

• Kí hiệu: Hai chấm trên một đường thẳng, có một đường gạch ngang nối từ một chấm lên đường thẳng (hình dạng như một cánh tay gạt).
• Ý nghĩa: Khi không có tác động, mạch bị ngắt. Khi công tác đóng (ấn nút), mạch sẽ đóng.

7. Công tắc thường đóng (Normally Closed – NC)

Có thể bạn quan tâm: Đánh Giá Chi Tiết Các Loại Mâm Xe Ô Tô 17 Inch Màu Bạc: Lựa Chọn Nào Tối Ưu Cho Xế Yêu?

• Kí hiệu: Tương tự NO nhưng đường gạch ngang nối sẵn giữa hai điểm.
• Ý nghĩa: Dòng điện luôn đi qua trừ khi có tác động mở công tắc ra. Ví dụ: công tắc cảnh báo phanh tay.

8. Công tắc gạt (Switch)

• Kí hiệu: Một hình chữ nhật có một đường chéo hoặc các đường ngang biểu thị vị trí gạt.
• Phân loại: Công tắc 2 hoặc 3 vị trí (bật/tắt, hoặc chế độ Auto/On/Off).

Kí hiệu các thiết bị tải (Loads)

Đây là các thiết bị tiêu thụ điện năng thực tế trên xe.

9. Động cơ điện (Motor)

• Kí hiệu: Một hình tròn bên trong chữ “M”.
• Phân loại: Động cơ khởi động (Starter) thường có kí hiệu đặc biệt hơn, đi kèm với các đường chỉ dòng điện lớn. Các mô tơ nhỏ (cửa sổ, gạt mưa) chỉ là hình tròn đơn giản.

10. Đèn chiếu sáng

• Đèn sợi đốt: Hình tròn có đường chéo xuyên tâm hoặc hình oval.
• Đèn LED: Hình tròn bên trong có hai mũi tên chỉ ra ngoài hoặc các đường gạch chéo. Đèn LED ngày nay rất phổ biến từ đèn pha đến đèn nội thất.
• Đèn Halogen: Tương tự sợi đốt nhưng thường đi kèm với thông số kỹ thuật trong sơ đồ.

11. Biến trở (Potentiometer)

Dùng cho các cảm biến vị trí, chân ga điện tử hoặc điều chỉnh độ sáng màn hình.

• Kí hiệu: Hình chữ nhật có đường chéo hoặc mũi tên cong (hình dạng biến trở).
• Chức năng: Thay đổi điện trở theo cơ học để điều chỉnh tín hiệu điện áp.

12. Cảm biến (Sensor)

Có rất nhiều loại cảm biến trên xe (nhiệt độ, áp suất, vị trí).

• Kí hiệu chung: Hình chữ nhật hoặc hình tròn có chữ “S” hoặc ký hiệu đặc thù (ví dụ: hình nhiệt kế cho cảm biến nhiệt độ).
• Cảm biến Hall: Dùng để đo tốc độ quay, kí hiệu thường là hình chữ nhật có đường chéo và mũi tên từ trường.

Kí hiệu dây dẫn và kết nối

Dây dẫn là mạch nối các thành phần lại với nhau.

13. Dây dẫn thông thường

• Kí hiệu: Đường thẳng liền mạch.
• Màu sắc: Trong sơ đồ kỹ thuật, dây thường được ghi mã màu (ví dụ: Đỏ/Đen/Xanh) để phân biệt.

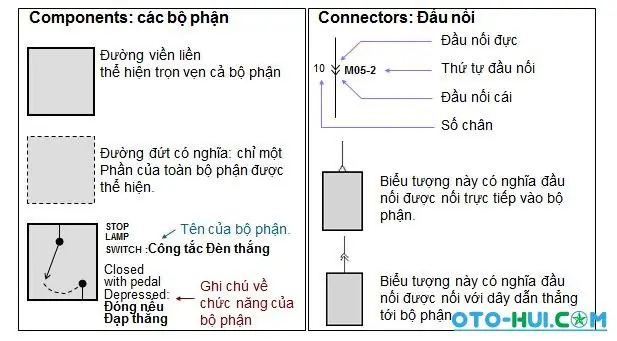

14. Dây dẫn có chốt nối (Connector)

Có thể bạn quan tâm: Đánh Giá Chi Tiết Các Loại Thăng Tay Xe Ô Tô: Lựa Chọn Nào Tối Ưu Nhất Cho Bạn?

• Kí hiệu: Hình tròn đặc hoặc hình vuông nhỏ trên đường dây, biểu thị điểm kết nối có thể tháo rời.
• Số chân: Ký hiệu bên cạnh cho biết số lượng chân (pins) trong jack cắm đó.

15. Dây tiếp mát (Ground distribution)

• Kí hiệu: Đường kẻ ngang giảm dần hoặc ký hiệu “GND”.
• Tập trung: Trên xe hiện đại, các điểm tiếp mát thường được tập hợp lại ở một vài vị trí trung tâm (điểm tiếp mát tổng) trên thân xe.

Kí hiệu hệ thống điều khiển (ECU)

Trên các dòng xe hiện đại, hệ thống điện tử chiếm vai trò trung tâm.

16. Bộ điều khiển trung tâm (ECU/PCM/BCM)

• Kí hiệu: Một hình chữ nhật lớn, thường có các đường kẻ ngang bên trong hoặc ghi rõ tên module (ECM, TCM, BCM).
• Chức năng: Nhận tín hiệu từ cảm biến, xử lý và điều khiển các thiết bị chấp hành (relays, động cơ).

17. Đường bus truyền thông (CAN Bus)

• Kí hiệu: Đường thẳng có các đường gạch ngang nhỏ nối song song (hình dạng như đường truyền dữ liệu).
• Ý nghĩa: Hệ thống này cho phép các ECU trao đổi dữ liệu với nhau mà không cần dây dẫn riêng lẻ cho từng tín hiệu.

Bảng tra cứu nhanh các ký hiệu đặc biệt

Để tiện tra cứu khi xem sơ đồ điện, bạn có thể tham khảo bảng dưới đây:

Lời khuyên khi đọc sơ đồ điện ô tô

Khi bạn tra cứu các kí hiệu mạch điện trên xe ô tô, hãy ghi nhớ những nguyên tắc sau để áp dụng vào thực tế:

1. Luôn kiểm tra sơ đồ cụ thể của xe: Mỗi nhà sản xuất (Toyota, Ford, Volkswagen) có thể có quy ước ký hiệu légèrement khác nhau. Luôn tham khảo sách hướng dẫn sửa chữa (Service Manual) của dòng xe cụ thể.
2. Sử dụng thiết bị kiểm tra: Dù đọc được sơ đồ, bạn vẫn cần thiết bị như đồng hồ vạn năng (Multimeter) để kiểm tra thực tế sự dẫn truyền của dòng điện.
3. An toàn là trên hết: Hệ thống điện trên xe có thể gây chấn thương hoặc cháy nổ nếu thao tác sai. Nếu không chắc chắn, hãy tìm đến các chuyên gia hoặc garage uy tín. Bạn có thể tìm kiếm thông tin hỗ trợ thêm tại volkswagenlongbien.vn.

Việc nắm vững các kí hiệu này không chỉ giúp bạn chẩn đoán các sự cố đơn giản như đèn không sáng hay còi không kêu, mà còn giúp bạn hiểu rõ hơn về chiếc xe của mình, từ đó bảo dưỡng và sử dụng xe hiệu quả hơn.
